كيف أفعّل خاصية Extension Snap في AutoCAD؟ – سلسلة أسرار الأوتوكاد

كتير من مهندسين الـ MEP بيحتاجوا يحددوا نقاط على امتداد خط موجود بدون ما يطوّل الخط فعلاً. هنا ييجي دور Extension Snap، واحدة من أهم أدوات الرسم الدقيقة في AutoCAD لكن قليل بيستخدمها.

في المقال ده من سلسلة أسرار الأوتوكاد – Engineers House هنشرح إزاي تفعّل الأداء دي بخطوات بسيطة.

خطوات تفعيل Extension Snap

1. من شريط الحالة (Status Bar)

1. انزل تحت على شريط الحالة.

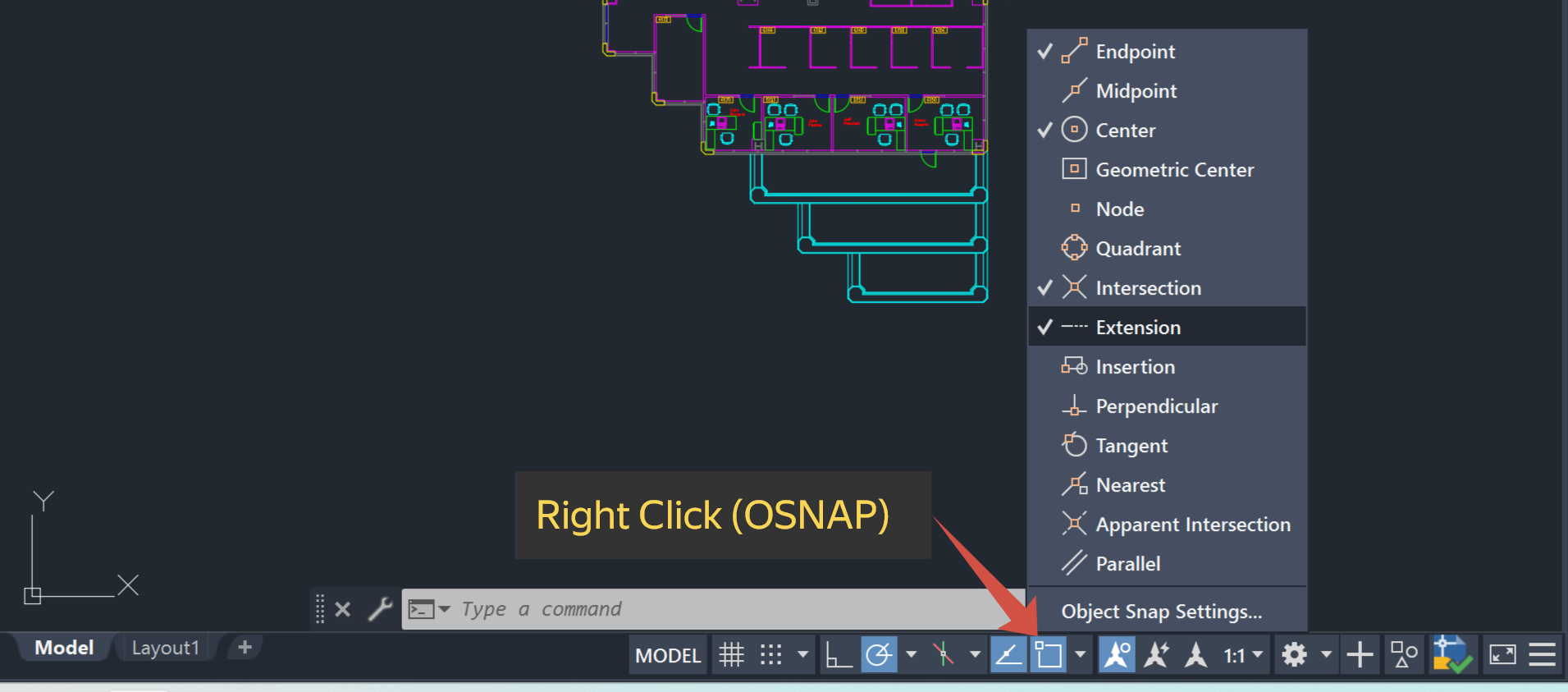

2. اعمل Right Click على OSNAP.
3. اختار Drafting Settings.
4. افتح تبويب Object Snap.
5. فعّل الاختيار Extension.
6. اضغط OK.

2. من إعدادات الأوتوكاد مباشرة

1. اكتب في الكوماند: OS
2. اضغط Enter
3. افتح Object Snap
4. فعّل Extension
5. OK

3. تفعيل مؤقت باستخدام (Shift + Right Click)

1. دوس Shift واستمر ضاغط
2. Right click
3. هتظهر لك قائمة الـ Snap
4. اختار Extension

فائدة Extension Snap

الأداة دي بتساعدك ترسم على امتداد خط بدون ما ترسم الخط نفسه.
هتشوف خط متقطع وهمي بيدلّك على الاتجاه الصحيح.
